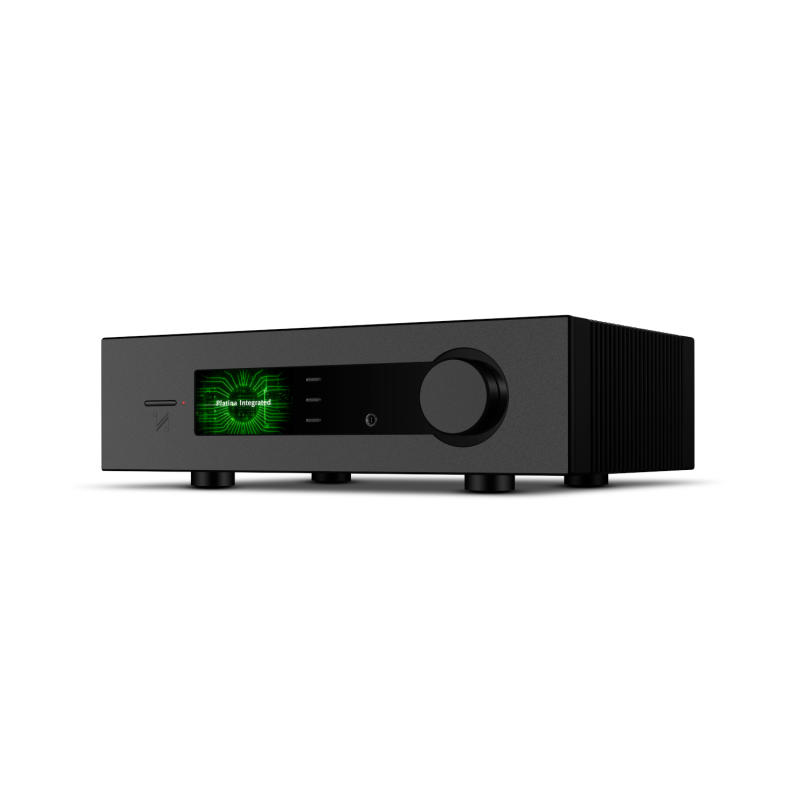

QUAD Platina Integrated – Amplificação High-End de referência com 200 W por canal

O QUAD Platina Integrated representa uma nova geração de eletrónica High-End da histórica marca britânica. Desenvolvido ao longo de vários anos, combina uma poderosa arquitetura Dual Mono Classe AB com um sofisticado DAC ES9038PRO, pré-amplificação phono MM/MC, entradas analógicas balanceadas e uma completa secção digital com HDMI ARC e USB-C.

Com 200 W por canal a 8 Ω e uma enorme capacidade de corrente, o Platina Integrated foi concebido para controlar mesmo colunas particularmente exigentes, mantendo a precisão, transparência e naturalidade que fazem parte da filosofia da QUAD.

Arquitetura Dual Mono Classe AB

No centro do QUAD Platina Integrated encontra-se uma nova secção de potência Dual Mono Classe AB, desenvolvida para combinar elevada potência com controlo, estabilidade e baixa distorção.

O amplificador fornece 2 × 200 W a 8 Ω, aumentando substancialmente a potência disponível com cargas de 4 Ω. A sua capacidade máxima de corrente de 20 A permite manter um controlo eficaz mesmo com colunas de impedância exigente.

A separação dos canais e a cuidadosa implementação dos circuitos procuram preservar a imagem estéreo, a dinâmica e os pequenos detalhes da gravação mesmo a níveis de reprodução elevados.

Transformador toroidal de 630 VA

Uma amplificação desta capacidade exige uma fonte de alimentação à altura. O Platina Integrated utiliza um transformador toroidal de 630 VA desenvolvido especificamente para o amplificador.

A fonte de alimentação dispõe de uma capacidade de filtragem de 44.000 µF por canal, proporcionando uma importante reserva energética para responder rapidamente às exigências dinâmicas da música.

Reguladores de tensão em cascata nas secções analógica e digital contribuem para manter uma alimentação estável e reduzir a interferência entre diferentes áreas do circuito.

Componentes desenvolvidos especificamente para o Platina

O desenvolvimento do Platina Integrated envolveu uma seleção rigorosa de componentes e uma utilização extensiva de tecnologia SMD, permitindo reduzir o comprimento das ligações internas e diminuir a resistência e indutância parasitas.

A QUAD desenvolveu inclusivamente condensadores específicos para este modelo em colaboração com a Würth Elektronik, demonstrando o nível de atenção dedicado à implementação da secção de amplificação.

A disposição otimizada dos componentes permite também reduzir interferências eletromagnéticas, melhorar a estabilidade térmica e manter uma maior simetria elétrica entre os canais.

DAC ES9038PRO de 32 bits

A secção digital utiliza o sofisticado ESS Sabre ES9038PRO de 32 bits, um DAC desenvolvido para aplicações de áudio de elevado desempenho.

Dois relógios master de alta precisão são utilizados separadamente para as famílias de frequências de amostragem de 44,1 kHz e 48 kHz, ajudando a reduzir o jitter e a preservar a precisão temporal do sinal digital.

Através da entrada USB-C, o Platina Integrated suporta áudio PCM até 768 kHz e DSD até DSD512.

Upsampling e cinco filtros digitais

O QUAD Platina Integrated permite efetuar upsampling de sinais PCM para 352,8 kHz ou 384 kHz.

Estão ainda disponíveis cinco filtros digitais selecionáveis, permitindo ajustar subtilmente o comportamento do DAC de acordo com a gravação, a restante configuração do sistema ou as preferências do utilizador.

HDMI ARC para integração com televisão

A presença de uma entrada HDMI ARC permite integrar facilmente uma televisão moderna num sistema estéreo High-End.

Filmes, séries, concertos e outros conteúdos podem assim beneficiar da qualidade do amplificador e das colunas principais do sistema, evitando a necessidade de uma solução de áudio separada para televisão.

Phono MM/MC de elevado desempenho

O Platina Integrated incorpora uma das mais sofisticadas secções phono desenvolvidas pela QUAD num amplificador integrado.

Baseada numa arquitetura JFET de baixo ruído, é compatível com células Moving Magnet (MM) e Moving Coil (MC) e disponibiliza três níveis de ganho selecionáveis: 46, 52 e 60 dB.

A impedância de entrada pode também ser configurada para MM ou MC, permitindo uma adaptação adequada às características da célula utilizada.

Entradas RCA e XLR balanceadas

Para fontes analógicas, o Platina Integrated disponibiliza duas entradas RCA e uma entrada XLR balanceada, para além da entrada phono MM/MC.

A sensibilidade de cada entrada analógica pode ser ajustada individualmente através do interface gráfico, facilitando a correspondência de níveis entre diferentes fontes.

Conectividade digital completa

Além do HDMI ARC e USB-C, o QUAD Platina Integrated oferece duas entradas coaxiais e duas entradas ópticas.

As entradas ópticas e coaxiais suportam frequências de amostragem até 192 kHz, proporcionando ampla compatibilidade com transportes de CD, streamers, televisores e outras fontes digitais.

Controlo de volume analógico de elevada precisão

O Platina Integrated utiliza um sofisticado controlo de volume analógico ativo de quatro canais.

Este sistema permite realizar ajustes precisos e progressivos do nível de reprodução, mantendo um equilíbrio consistente entre canais ao longo da gama de volume.

Amplificador de auscultadores Current-Feedback

O amplificador de auscultadores não é uma simples derivação da secção de potência. O Platina Integrated possui um circuito Current-Feedback dedicado, concebido especificamente para esta função.

Compatível com auscultadores entre 20 e 600 Ω, proporciona baixa distorção, elevada largura de banda e uma resposta rápida às variações dinâmicas da música.

Saídas RCA e XLR

Para além das saídas para colunas, o Platina Integrated oferece saídas RCA e XLR balanceadas, aumentando significativamente a flexibilidade de integração.

Estas ligações permitem, por exemplo, utilizar subwoofers ativos, amplificadores de potência externos ou integrar o Platina Integrated em configurações Hi-Fi mais complexas.

Ecrã IPS de 4,3 polegadas

O painel frontal integra um ecrã IPS a cores de 4,3 polegadas com resolução de 800 × 480 píxeis.

O interface gráfico permite visualizar claramente fontes, volume e parâmetros de configuração, tornando acessível a extensa gama de ajustes disponível no amplificador.

Os comandos frontais em alumínio maquinado e o comando remoto completo complementam uma construção concebida para combinar funcionalidade, robustez e uma estética contemporânea.

Roon Tested

O QUAD Platina Integrated possui certificação Roon Tested, garantindo que a sua interface USB foi testada pela Roon para utilização com o respetivo ecossistema de reprodução musical.

Com a sua combinação de 200 W por canal, arquitetura Dual Mono Classe AB, DAC ES9038PRO, phono MM/MC, HDMI ARC, USB-C e ligações XLR balanceadas, o QUAD Platina Integrated assume-se como o centro de controlo de um sistema High-End moderno, sem abandonar a filosofia de engenharia que acompanha a QUAD há várias gerações.

Características principais

• Amplificador integrado High-End
• Arquitetura Dual Mono Classe AB
• 200 W por canal a 8 Ω
• Elevada potência disponível a 4 Ω
• Corrente máxima de saída de 20 A
• Transformador toroidal de 630 VA
• 44.000 µF de capacidade de filtragem por canal
• DAC ESS Sabre ES9038PRO de 32 bits
• Dois relógios master de alta precisão
• PCM até 768 kHz
• DSD até DSD512
• Upsampling para 352,8 ou 384 kHz
• 5 filtros digitais selecionáveis
• Entrada HDMI ARC
• Entrada USB-C
• 2 entradas digitais coaxiais
• 2 entradas digitais ópticas
• 2 entradas analógicas RCA
• 1 entrada analógica XLR balanceada
• Phono MM/MC dedicado
• Ganho phono selecionável: 46, 52 e 60 dB
• Controlo de volume analógico ativo de quatro canais
• Amplificador de auscultadores Current-Feedback dedicado
• Saídas RCA e XLR balanceadas
• Ecrã IPS a cores de 4,3 polegadas
• Roon Tested
• Trigger 12 V
• Comando remoto incluído

Especificações técnicas

Tipo: Amplificador integrado Dual Mono Classe AB
Potência nominal: 2 × 200 W a 8 Ω (THD <1%)
Potência nominal a 4 Ω: 2 × 310 W (THD <1%)
Ganho da secção de potência: +30 dB
Corrente máxima de saída: 20 A
THD: <0,0008% (1 kHz, 100 W/8 Ω)
Resposta em frequência: 20 Hz – 20 kHz (±0,3 dB)
Relação sinal/ruído: >112 dB (ponderação A)

DAC: ESS Sabre ES9038PRO
USB-C: PCM até 768 kHz / DSD64, DSD128, DSD256 e DSD512
Óptica/Coaxial: 44,1-192 kHz
THD DAC: <0,001% (1 kHz @ 0 dBFS)
Relação sinal/ruído DAC: >116 dB (ponderação A)

Entradas analógicas: 2 × RCA + 1 × XLR balanceada
Phono: MM / MC
Ganho phono: +46 / +52 / +60 dB selecionável
Sensibilidade MM: 5 mV (ganho 46 dB)
Sensibilidade MC: 1 mV (ganho 60 dB)
Impedância MM: 50 kΩ / 100 pF
Impedância MC: 360 Ω / 200 pF

Entradas digitais: 2 × Coaxial, 2 × Óptica, 1 × USB-C, 1 × HDMI ARC
Saídas analógicas: 1 × RCA estéreo + 1 × XLR balanceada estéreo
Saídas digitais: 1 × Óptica + 1 × Coaxial
Saídas de colunas: 1 par estéreo
Trigger: Entrada e saída 12 V

Impedância de auscultadores: 20-600 Ω
Impedância de saída de auscultadores: 2,35 Ω
THD auscultadores: <0,01% (1 kHz, 50 mW)

Ecrã: IPS 4,3", 800 × 480 píxeis
Dimensões (L × A × P): 445 × 134,5 × 348 mm
Peso: 17,1 kg
Consumo em standby: <0,5 W
Acabamentos: Preto ou Prateado
