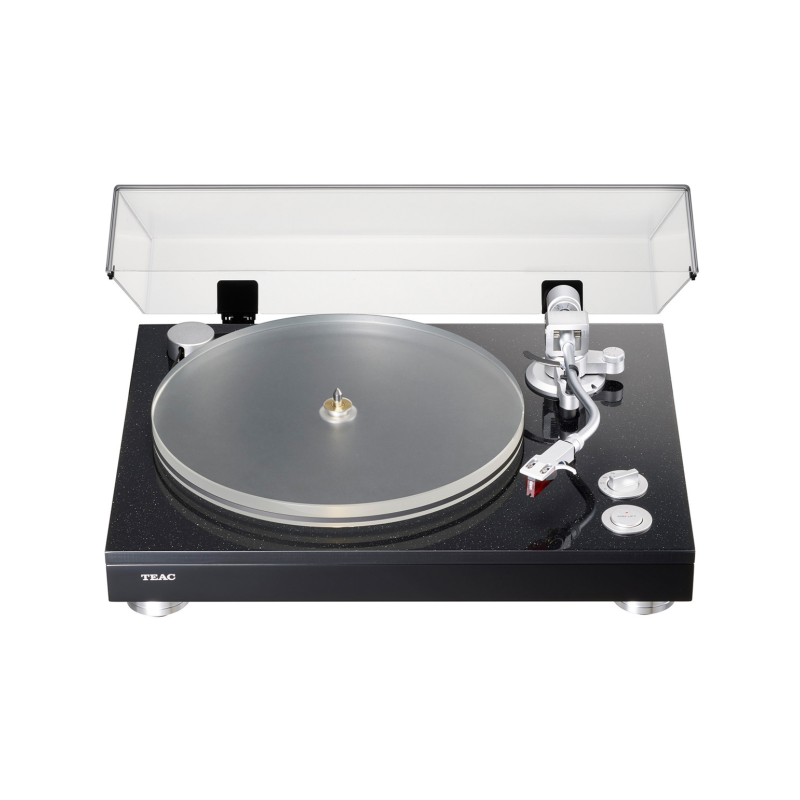

O toca-discos analógico TN-5BB suporta saída balanceada MC, possui um chassi híbrido que combina mármore sintético, papel washi e materiais MDF junto com um braço universal em forma de S de 9 polegadas que utiliza um rolamento de ponta de faca.

Chassi híbrido com composição multimaterial suprime vibrações indesejadas

O chassi possui uma estrutura multicamadas que combina uma pesada placa de base de MDF de 36 mm com alta perda interna e um mármore sintético de 12 mm com excelente rigidez. (O peso do gabinete é de 8,8 kg.) Grande resistência ao feedback foi obtida com esta excelente rigidez e supressão de vibração. O braço e o prato são montados na placa superior de mármore sintético, enquanto o motor, que causa vibração, é montado na placa base de MDF. Essas estruturas separadas que usam esses materiais como amortecedores isolam o braço e o motor um do outro. Foi obtida uma estrutura geral com excelente estabilidade que reduz a transmissão de vibrações do motor para o braço de tom.

Com base na experiência do TEAC usando folhas de papel washi japonesas para toca-discos e após repetidos testes de audição; determinamos que, com a espessura adequada, o papel washi é o melhor material para usar como arruela entre o mármore sintético e o MDF para obter o equilíbrio sonoro ideal. Ao usar washi em vez de borracha ou metal, a vitalidade original do som pode ser extraída quando os discos são reproduzidos.

A estrutura de acionamento por correia PRS3 suporta rotação precisa e estável do prato

Idealmente, uma vez iniciada, a rotação do prato continuaria por seu próprio peso e inércia, mas isso é impossível, é claro. O TN-5BB usa o método de acionamento por correia com uma correia plana que transmite a potência do motor DC para a circunferência externa do prato. Um sensor óptico na parte inferior do prato detecta a velocidade de rotação do prato e um mecanismo de ajuste automático de rotação aplica um servo ao motor em resposta. Este Servo Sistema de Detecção de Rotação de Prato (PRS3) alcança alta precisão de rotação que seria difícil de alcançar apenas com inércia e um motor. Suportando três velocidades, 33-⅓, 45 e 78 rpm, este toca-discos pode reproduzir discos antigos, bem como discos de 78 rpm com alta qualidade de áudio.

Bandeja de acrílico com 20 mm de espessura

No prato é utilizado acrílico com excelente nivelamento e perda interna. O acrílico de 20 mm de espessura pesa 1,7 kg e possui alto impulso inercial. O material polivinílico usado nos discos assume facilmente cargas elétricas negativas. O acrílico tem essa mesma propriedade, mas esses materiais são relativamente próximos em séries triboelétricas. Isto proporciona a vantagem de dificultar a eletrificação, mesmo que eles esfreguem diretamente um contra o outro. Os discos podem ser colocados diretamente no prato sem o uso de folha giratória, permitindo desfrutar de seu som nítido.

Rastreamento confiável realizado com braço de ponta que é uma colaboração SAEC × TEAC

Este braço de ponta foi criado em colaboração com a SAEC, uma marca japonesa com 40 anos de experiência em design de braços. Usando um rolamento de aço inoxidável para a parte móvel vertical, obtivemos um rastreamento recorde de ranhuras que é altamente sensível e confiável. Além disso, para a parte móvel lateral, uma estrutura convencional que possui um rolamento de esferas em um ponto para suporte foi substituída por uma estrutura que utiliza rolamentos de esferas de alta precisão de fabricação japonesa em dois pontos para suporte. A altura da base do braço pode ser ajustada. O Ângulo de Rastreamento Vertical (VTA) pode ser ajustado em uma faixa de 6 mm e otimizado para cartuchos de diversas alturas. A geometria do braço segue o alinhamento Baerwald recomendado pela IEC.

Levantamento automático do braço quando a reprodução termina

O uso de um levantador de braço motorizado permite levantar e abaixar o braço com um único botão e também emprega uma função que levanta automaticamente o braço por meio de um sensor óptico sem contato após o término da reprodução. A função de levantamento automático do braço pode ser cancelada ao reproduzir discos que não estejam em conformidade com os padrões.

O fio do braço usa material PC-Triple C fabricado pela SAEC

O fio condutor que usa condutor PC-Triple C fabricado pela SAEC é empregado para a fiação dentro do braço de tom. Com excelente desempenho condutivo, este condutor transmite até mesmo sinais fracos de registros analógicos.

Ortofon 2M RED incluído como cartucho MM padrão

Os cartuchos Ortofon 2M RED MM incluídos neste modelo têm uma reputação estabelecida. Por já estar instalado e alinhado com o cabeçote, os discos podem ser apreciados logo após retirar o toca-discos e configurá-lo.

Os conectores de saída balanceados XLR são ideais para transmissão MC balanceada

Além dos conectores RCA comuns, os conectores XLR também estão disponíveis para saída analógica. Uma variedade de cabos disponíveis comercialmente podem ser usados ​​para conectar um PE-505 ou outro equalizador fono externo que suporte entrada XLR balanceada.

O design atraente contrasta a combinação do preto pérola e preto piano com detalhes prateados

O tema fundamental deste design é o contraste entre o preto e o prateado. O MDF utilizado no gabinete tem acabamento em black piano com um lindo brilho. Além disso, o mármore sintético que compõe o painel superior parece ser preto quando visto à distância, mas brilha em pontos em preto pérola quando visto de perto. Essa aparência também muda dependendo do ângulo de visão. Embora simples, este design inspira alegria estética aos olhos. Além disso, incorporamos componentes de alumínio extrudado com um toque luxuoso nos botões de operação e no interruptor de elevação do braço, bem como nos pés.

Lista de recursos

• Velocidades de rotação de 33 1/3, 45 e 78 RPM suportadas
• Sistema servo de detecção de rotação do prato (PRS3)
• Braço de tom com ponta de faca com equilíbrio estático
• Função de ajuste VTA (ajuste de altura do braço de tom) (+6 mm)
• Peso do gabinete de 10,6 kg
• Peso do prato 1,7 kg (acrílico com 20 mm de espessura)
• Função anti-patinagem
• Elevador de braço motorizado
• Função de elevação automática do braço com detecção sem contato (pode ser ligada/desligada)
• Conectores de saída balanceados XLR
• Conectores de saída RCA não balanceados
• Conector GND
• Pés de alumínio usinado com altura ajustável em quatro pontos
• Capa protetora contra poeira em acrílico
• Invólucro da cabeça em alumínio fundido (fio condutor) incluído
• Suporta pesos de cartucho de 15 a 23 g (incluindo cabeçote)
• Cabos RCA e terra incluídos
• Chave L para ajuste de altura do elevador do braço
• Chave L para ajuste VTA
• Medidor de alinhamento do cartucho

Acessórios incluídos

• Adaptador 45RPM x1
• Contrapeso x1
• Cabeça (Ortofon 2M Red instalado) x1
• Prato giratório (prato) x1
• Cinto plano x1
• Cobertura da polia x1
• Capa contra poeira x1
• Dobradiça x2
• Arruelas de ajuste de altura dos pés x4
• Chave sextavada de ajuste de altura do braço x1
• Cabo de áudio RCA x1
• Fio terra x1
• Adaptador CA (GPE018S-120100-Z) x1
• Medidor de alinhamento do cartucho x1
• Manual do usuário x1
